Rohrbogen EN 10253-4 Maße

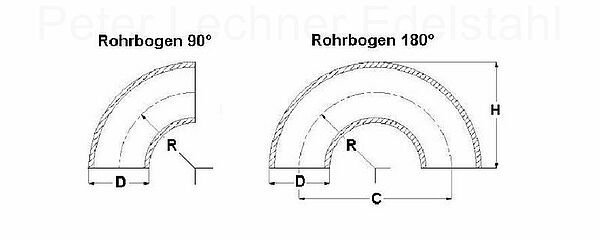

EN 10253-4 genormte Biegeradien und Bauhöhen von nahtlosen und geschweißten Rohrbogen in Skizze V , A , H zum Einschweissen, gefertigt aus austenitischen und austenitisch-ferritischen Stählen auch in Duplex.

Rohrbogen-
Abmaße
Ø -
Bauart -
2 D
Bauart -
3 D
Bauart -
5 D

DN Durch-
messer
R H R H R H
15 21,30 25 36 28 38 45 56
20 26,90 25 39 29 43 57 71
25 33,70 28 42 38 55 72 89
32 42,40 32 53 48 69 93 114
40 48,30 38 62 57 82 108 132
50 60,30 51 81 76 106 135 165
65 76,10 63 102 95 133 175 213
80 88,90 76 121 114 159 205 250
100 114,30 102 159 152 209 270 327
125 139,70 127 197 190 260 330 400
150 168,30 152 237 229 313 390 474
200 219,10 203 313 305 414 510 620
250 273,00 254 391 381 518 650 786
300 323,90 305 467 457 619 775 937
350 355,60 356 533 533 711 850 1028
400 406,40 406 610 610 813 970 1173
450 457,00 457 686 686 914 1122 1350
500 508,00 508 762 762 1016 1245 1500
600 610,00 610 914 914 1219 1524 1830
700 711,00 711 1066 1067 1422 1778 2133
800 813,00 813 1220 1219 1626 2033 2439
900 914,00 914 1371 1372 1829 2285 2742
1000 1.016,00 1016 1524 1524 2032 2540 3048
